Zalomený vrták, závitník nebo šroub může během chvíle zkomplikovat výrobu a v krajním případě ohrozit celý obrobek. Pokud jde o dražší, přesný nebo téměř dokončený díl, klasické odvrtávání nemusí být ideálním řešením. Hrozí totiž poškození otvoru, závitu nebo okolního materiálu.
V takových situacích může pomoci jiskrové obrábění neboli EDM. Pomocí řízených elektrických výbojů lze zalomený kovový nástroj postupně odjiskřit bez běžného mechanického kontaktu s obrobkem.
Jak vyjiskřování zalomeného nástroje funguje?
Při elektroerozivním obrábění nedochází k úběru materiálu klasickým řezným nástrojem. Mezi elektrodou a obráběným materiálem vznikají elektrické výboje, které postupně odstraňují kov v přesně vymezeném místě.
To je výhodné zejména při vyjiskřování zalomených závitníků. Vhodně zvolenou elektrodou lze odjiskřit střed zalomeného nástroje, oslabit jej a následně odstranit jeho zbytky. Při správném ustavení se tak výrazně snižuje riziko poškození okolního závitu.
Stejný princip lze využít také pro vyjiskřování zalomených vrtáků nebo šroubů, které nelze bezpečně odvrtat či mechanicky vytáhnout.
Proč zvolit EDM místo klasického odvrtávání?
Hlavní výhodou elektroeroze je absence běžných řezných sil. Nástroj tedy na obrobek nepůsobí stejným tlakem jako vrták nebo fréza.
To přináší několik praktických výhod:
- menší riziko poškození původního otvoru nebo závitu,
- možnost obrábět i velmi tvrdé elektricky vodivé materiály,
- přesně řízený úběr materiálu,
- možnost zachránit téměř dokončený nebo hodnotný díl.
Právě u dražších součástí může být vyjiskření výrazně výhodnější než výroba celého dílu znovu.
Kdy má vyjiskřování největší smysl?
Tato metoda je vhodná například tehdy, když je nástroj zalomený hluboko v otvoru, není možné jej uchopit, jde o slepý otvor nebo je nutné co nejvíce zachovat původní závit.
Výsledek vždy závisí na konkrétní situaci, zejména na průměru a hloubce otvoru, materiálu obrobku, typu zalomeného nástroje a stavu závitu. Proto je důležité každý případ posoudit individuálně.

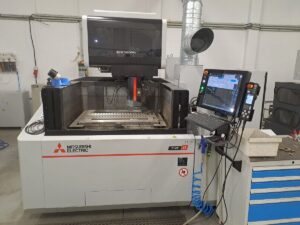

V HOOP EDM se specializujeme na elektroerozivní obrábění a využíváme technologie vhodné pro přesné obrábění elektricky vodivých materiálů. Přehled používaných strojů a technologií najdete také na stránce strojní a SW vybavení.
Zalomený nástroj nemusí znamenat zničený díl
Vyjiskřování zalomených závitníků a vrtáků je šetrná metoda, která může pomoci zachránit cenný obrobek bez zbytečného zásahu do okolního materiálu. Pokud se tedy při výrobě zalomí vrták, závitník nebo šroub, není vždy nutné celý díl odepsat.
Potřebujete posoudit konkrétní případ? Kontaktujte nás a zjistěte, zda je možné zalomený nástroj bezpečně odstranit pomocí EDM.
